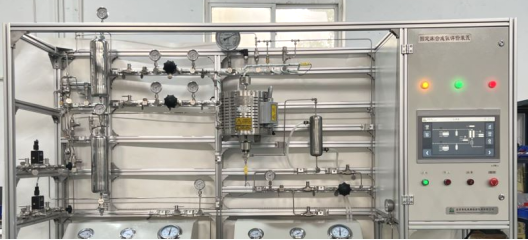

合成氨催化劑評價裝置

合成氨催化劑評價裝置流程描述

合成氨催化劑評價裝置適用于氣體物料進行高溫連續反應，也可進行研究高溫狀態下催化劑性能評價。具有操作方便、數據準確、速度快、應用范圍廣等優點。

氣體控制單元  ：

第一路反應氣為N2，氣體由鋼瓶提供，經過增壓泵增壓至30MPa后進入緩沖罐，途經一個截止閥和過濾器，進入壓力表測出其壓力值，經減壓閥控制壓力后進入質量流量計控制流速后進入到固定床反應器內。

第二路反應氣為H2，氣體由鋼瓶提供，經過增壓泵增壓至30MPa后進入緩沖罐，途經一個截止閥和過濾器，進入壓力表測出其壓力值，經減壓閥控制壓力后進入質量流量計控制流速后進入到固定床反應器內。

合成氨催化劑評價裝置反應器單元

合成氨催化劑評價裝置配置一個加熱爐和Inconel600英科耐爾材質+316L不銹鋼材質反應器。裝置反應加熱爐設計溫度為X℃，恒溫區控溫精度為±1℃（靜態條件下）。反應器設計壓力為32.5MPa， 內徑Xmm，長度Xmm，配催化劑支架。

 合成氨催化劑評價裝置產物后處理單元

反應器出來的產物經過冷卻器冷卻后，進背壓閥，用于控制系統內壓力，背壓后的氣相進色譜分析，其余尾氣經處理后排出室外。

合成氨催化劑評價裝置系統控制單元

裝置單元采用觸摸屏控制系統，實現對進氣流量、反應爐加熱溫度、床層溫度、系統壓力等參數實現自動控制、數據采集及保存，系統具有異常工作狀態報警以及自動排險功能。操作界面友好，方便易懂；主要控制界面和安全提示為中文。控制界面有工藝流程圖、帶控制點的控制流程圖、參數設置表， 控制界面能顯示跟工藝過程相關的所有儀表讀數，包括氣相流量、反應器入口壓力、反應爐各段加熱溫度、床層測溫點溫度等。控制界面能將各種顯示關鍵參數繪制成實時曲線和歷史曲線，全部實驗運行數據可以實現自動匯總和導出。
