固廢高效轉化反應釜

 關于利用熔鹽作為熱載體和催化介質，對有機燃料/固體廢棄物/焦油進行清潔高效熱轉化。具體包括生活垃圾低溫熱解預處理技術，熱解焦油催化重整技術，固體燃料氣化技術，面向橡膠填充材料的固體廢棄物熱解焦資源化利用技術以及熱轉化過程中污染物的原位脫除技術。在低溫熔鹽體系中，有機固廢脫除部分揮發分和水分從而減容減重并提高燃燒特性；在中溫熔鹽體系中，對焦油催化重整達到清潔和高值化利用的目的；在高溫熔鹽體系中，對有機燃料如準東煤等進行氣化制備清潔燃料，或對焦炭進行灰分和污染物的脫除改性制備橡膠填料。北京世紀森朗公司關于生物質能源，生物質高效轉化，固廢處理，污泥降解處理，核廢水處理等體系，有著多年的設備設計建造經驗，固廢高效轉化反應釜，固廢燃燒反應裝置，熔融鹽連續反應釜系統，生物質發電裝置，與多個科研機構均有合作。

固廢高效轉化反應釜主機部分

1.1落地式，釜頭升降式反應釜，釜蓋電動升降系統，

1.2有效容積：10L

1.3釜蓋釜體材質為HC276，釜體內襯做漏斗狀，內襯底部用外徑18mm直徑壁厚1.5mm哈氏合金管道，用于安裝316L不銹鋼過濾器，過濾器孔徑分別為20微米，10微米，和5微米，內部構件均為HC276

1.4攪拌驅動器，材質：HC276

1.5復合高溫密封墊片，法蘭式密封結構，A型雙線密封。

1.6設計壓力：6MPA 工作壓力：常壓~4MPA

設計溫度：800℃工作溫度：650℃

1.7加熱爐，固定式，加熱功率3.5KW

1.8攪拌轉速控制模塊，PID程序控溫模塊

1.9壓力數字顯示和超壓保護模塊，帶壓力傳感器

固廢高效轉化反應釜釜蓋部分

2.1雙量程指針壓力表量程及高精度壓力變送器

2.2安全防爆閥

2.3熱電偶套管和K型熱電偶，用于測量反應釜物料溫度，材質HC276

2.4氣體釋放閥，用于排空反應釜內的氣體，釋放壓力，材質316L不銹鋼

2.5氣體進樣閥，用于進氣、進液，材質316L不銹鋼

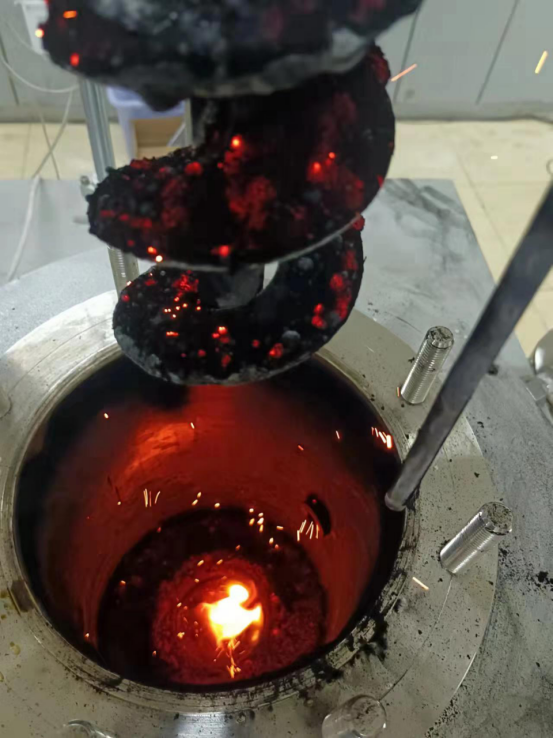

2.6 磁耦驅動機械攪拌器，配備錨式槳+推進槳，材質HC276

2.7液固分離模塊，漏斗下部管道接高溫下展閥，下展閥下部接過濾器，安裝與反應釜體正下位置，出口直徑為15mm，配20微米，10微米，和5微米級過濾器，用于反應過程中固體粉末的過濾。

2.8廢液回收罐，與過濾器相連，用于盛放液固分離后的液體殘料，材質為哈氏合金C276，回收罐為法蘭式，可拆卸，回收罐旁接冷凝緩沖罐，配低溫循環器，用于給緩沖罐內氣體降溫，緩沖罐設有下放料閥，閥下安裝過濾器，用于二次冷凝后液固分離，-5℃~常溫，后接真空泵

2.9 直聯攪拌驅動電機（防爆型）：無級調速，轉速0-750轉/分鐘

2.10 固體加料口1個，直徑30MM，用于反應過程中固體原料投放

3．SLMRSC控制部分

3.1 七寸高亮度TFT液晶顯示觸摸屏，顯示內容豐富全面，無視野死角

3.2 身份識別功能，可分級操控

3.3 溫度數字顯示，雙路內外控溫監測功能

3.4 壓力數字顯示，并帶超高壓保護功能

3.5壓力、溫度、轉速、報警定時實時在線曲線顯示功能

3.6 配置移動端遠程操作控制功能

3.7 分段程序溫度控制功能，可設定多段實驗條件升溫模式，全新AI人工智慧邏輯PID算法，實現對復雜，長滯后對象的無超調無欠調控制

3.8 實驗數據自動存儲，自帶數據記錄功能，可以顯示實時數據、歷史數據，并提供報表形式的記錄數據及報警記錄功能。

3.9配備U盤導出功能，可通過在電腦上做進一步分析處理，便于長時間保存實驗數據，以用于論文學術研究。

3.10電源配置:200 - 240 V /AC，50 - 60 Hz

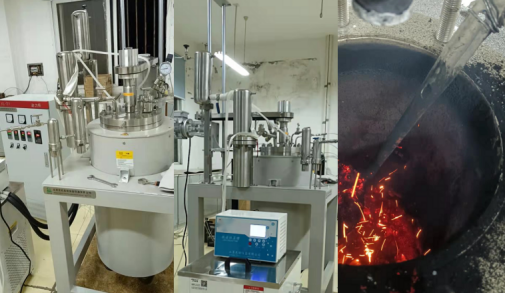

熔融鹽連續反應釜系統溢流反應器參數

1.主體反應釜參數

1.1落地式，釜頭移動式反應釜

1.2有效容積：20L

1.3釜蓋、釜體材質、內部構件均為：316L不銹鋼材質+內襯高溫陶瓷

1.4攪拌驅動器，材質：316L不銹鋼

1.5法蘭式硬密封結構，A型雙線密封。

1.6工作壓力/溫度：常壓，800℃

1.7攪拌轉速控制模塊帶攪拌控制器

1.8釜蓋開口：攪拌口，進液口，出液口，測溫口，測壓口，進氣口閥門配氣體分布器，用于鼓泡，飛灰盡量上浮方便溢流，排氣口

1.9磁耦驅動機械攪拌器，配備錨式+推進式攪拌槳，材質英科乃爾625

1.10直聯攪拌驅動電機（防爆型）：無級調速，最高轉速0-500轉/分鐘

1.11加熱方式：插入式電加熱棒加熱，加熱棒設計為3根，每根2KW，加熱物料不均勻，電加熱爐，溫度上不去，加熱棒為316L不銹鋼材質，備用三根，加熱棒時間長了容易腐蝕結垢因此備用），功率6KW

1.12 定量加料罐，1L和500ml各一個，分批次加入，配備用球閥3個

1.13 液體溢流管道，管道內直徑25mm，溢流管道配閘閥，與第二臺沉降反應釜相連，配相應保溫

熔融鹽連續反應釜系統沉降反應釜

2.1 容積：10L

2.2 釜蓋、釜體材質、內部構件均為：316L不銹鋼材質+內襯高溫陶瓷

2.3法蘭式式硬密封結構，A型雙線密封。

2.4工作壓力/溫度：常壓，600℃

2.5加熱方式：電加熱爐，配PID控制器

2.6液體溢流管道，管道內直徑25mm，與第三臺沉降反應釜相連，配相應保溫，

沉降反應釜

3.1容積：10L

3.2釜蓋、釜體材質、內部構件均為：316L不銹鋼材質+內襯高溫陶瓷

3.3法蘭式式硬密封結構，A型雙線密封。

3.4工作壓力/溫度：常壓，600℃

3.5加熱方式：電加熱爐，配PID控制器

3.6 釜蓋配氣體排放閥，用于排空釜內升溫產生的高溫氣體，增加冷凝器，冷凝的液體回流反應釜內，氣體通過背壓閥釋放，使反應過程中保持壓力穩定狀態

4.控制系統

4.1MRSC-EASYCHEM PLC控制系統： 雙向通訊電纜， 實現溫度、 轉數控制， 及溫度/轉數/壓力/扭矩/定時數據存儲與采集；計算機V1.06控制系統著作權

4.2溫度數字顯示， 雙路內外控溫監測， 并帶超高溫聲光報警保護模塊；

4.3 壓力數字顯示， 并帶超高壓保護模塊；

4.4轉數控制和數據顯示模塊；

4.5壓力、 溫度、 轉速、 扭矩實時在線曲線顯示功能；

4.6分段程序溫度控制功能， 可設定多段實驗條件升溫模式；

4.7 數據記錄功能， 可以顯示實時數據、 歷史數據， 并提供報表形式的記錄數據功能；

4.8 強大的數據存儲功能， 可存儲超過 1000 萬條以上數據， 數據記錄間隔最小為 10S/條；

固廢高效轉化反應釜，固廢處理如廢輪胎、廢塑料、油泥、過期藥品處理等，固定床爐焚燒、熱解焚燒，熔鹽飛灰熱處理技術基于熔鹽優良的傳熱特性以及熱穩定性所提供的一種溫和的熱處理環境，可以選擇性地熔融回收熔點相對較低并且在飛灰中含量豐富的氯鹽等主要無機組分達到對飛灰的減量化處理，同時通過在中溫的環境中對毒性當量較高的二噁英類有機物的進行熱降解以及對重金屬的氯化提取和穩定化在殘渣產物中實現飛灰的無害化。此外，熱處理過程中熔鹽對飛灰中部分重金屬(如Cu/Zn等)的富集、回收能夠實現重金屬的高值利用，無害化產物殘渣用于燒制具有耐腐蝕性和抗震等性能的陶粒，達到對飛灰的資源化應用。北京世紀森朗固廢高效轉化反應釜，適用于，燃燒，水氧化，水超臨界，污泥降解，生物質制發電等體系，具體請聯系為您服務的產品工程師，我們很樂意為您服務并深感榮幸。
