超臨界CO2發泡高壓反應釜

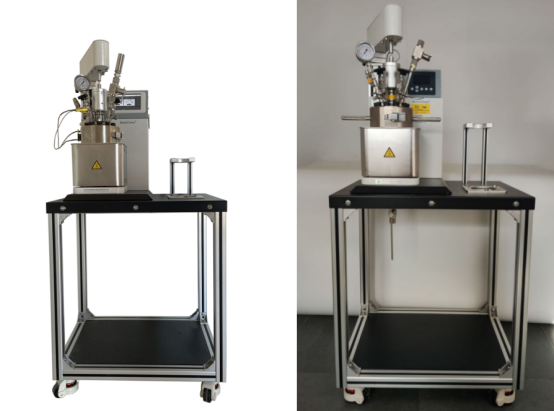

北京世紀森朗發泡反應器，主要有兩種實驗體系，聚合物發泡分為氣相發泡與液相發泡的實驗體系。北京世紀森朗公司發泡反應系統：PP發泡反應釜、TPU發泡反應釜、EVA發泡反應釜、鈦合金反應釜、TA2反應釜、鋯合金反應釜、蒙乃合金反應釜、哈氏合金反應釜、不銹鋼反應釜等多款常規材質和非標材質反應釜。反應釜包括氣體進樣閥、氣體釋放閥、液體采樣閥、探底管、壓力表、溫度傳感器、安全閥、攪拌槳等此配置能滿足大多數化工過程的反應需要。

●泡沫聚合物:聚乙烯(PE)、聚丙烯(PP)、 聚苯乙烯( PS )、 聚氯乙烯( PVC)、 聚氨酯(PU)、酚醛樹脂(PF),以及醋酸乙烯、異氰酸酯、聚醚多元醇、聚酯多元醇、其他多元醇及含活性氧低聚物等;

●泡沫金屬、陶瓷材料:泡沫鋁、鎳、銅等，開/閉孔(網狀)陶瓷材料;

●泡沫橡膠和彈性體:開/閉孔泡孔橡膠，NBR基、EPDM基、氯J二烯基熱塑性彈性體泡沫;

●發泡劑及相關助劑:物理、化學發泡劑，催化劑、交聯劑、阻燃劑、泡沫穩定劑及其它發泡和加工助劑。

超臨界CO2發泡高壓反應釜，聚對苯二甲酸乙二醇酯(PET)是一種高性價比的工程塑料。為了優化PET樹脂相對單一的產品結構,充分發揮PET材料的優勢性能,工業界和學術界開始嘗試對PET在輕量化材料方面的應用展開研究。PET發泡材料在實現制品減重的同時保持了 PET優異的機械力學性能和物理化學特性。

超臨界CO2發泡高壓反應釜，目前商用PET樹脂的相對分子質量偏低,分子結構基本呈線性,表現出較低的熔體黏度和較差的熔體彈性。使用此類PET樹脂難以獲得高發泡倍率的泡沫制品。此外,PET高的加工溫度也使發泡劑在其中的溶解度偏低,且其較慢的結晶速率使泡孔定型速率變慢,這些因素都不利于制備性能優異的微孔材料。本文圍繞高發泡倍率PET的制備和發泡過程中泡孔結構的調控展開研究。首先通過反應擠出工藝制備出了高熔體彈性PET樹脂，獲得了發泡倍率高達30倍(飽和壓力15 MPa)的泡沫;通過分析分子結構-流變行為-發泡性能之間的關系,建立了以流變測試手段為中心的指導策略和預測手段;最后采用不相容共混的方法對泡孔的成核和生長過程進行了調控,制備出了泡孔結構更加優異的PET泡沫。

共混工藝,研究了高密度聚乙烯(HDPE),低密度聚乙烯(LDPE)和聚二甲基硅氧烷(PDMS)在PET中分散相結構對共混體系發泡性能的影響,結果表明:不相容相界面能夠促進泡孔成核,且界面張力越大,成核效果越明顯。采用環氧擴鏈劑ADR原位增容了 PET/(聚酰胺66)PA66共混體系,研究了增容作用對分散相界面以及共混泡沫泡孔結構的影響。ADR不僅增加了各相的黏彈性,同時強化了兩相間的界面粘合力。PA66作為第二相,其快速結晶的能力限制了泡孔的過分生長,降低了泡孔尺寸,增加了泡孔密度。4、使用單螺桿擠出機研究了 PET的反應擠出發泡過程。通過優化發泡溫度、CO2注入量、機頭壓力、機頭結構等工藝參數和設備參數,得到了平均泡孔直徑20-120μm,泡孔密度1×107-3×1O9個/cm3,發泡倍率5-27的發泡PET棒材。設計開發了 PET泡沫工業規模的中試生產線,利用PET免干燥-反應改性-擠出發泡一體化的成型工藝制備出了厚度1-1Omm可調,泡沫密度100-500 kg/m3可調的PET泡沫片/板材。
